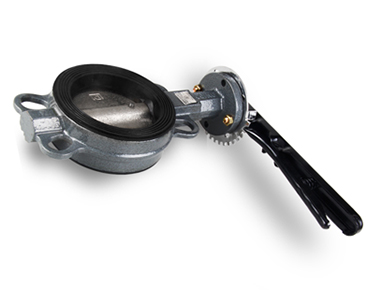

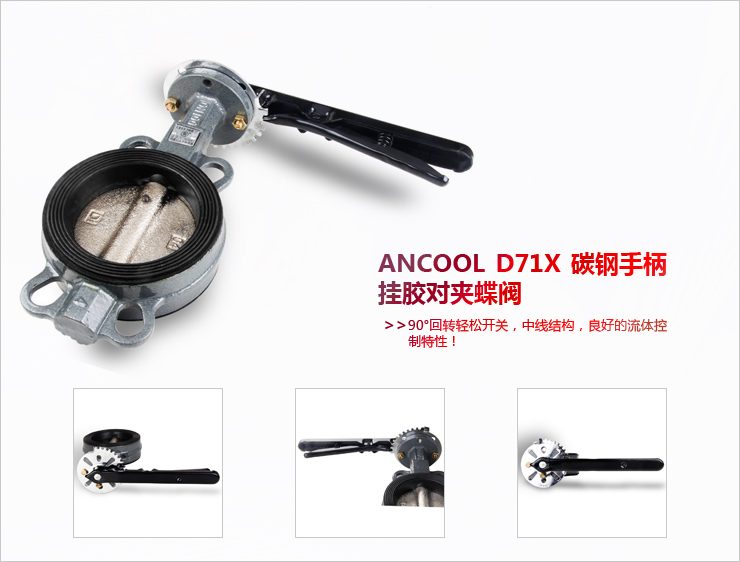

ANCOOL D71X-50-16 手柄挂胶对夹蝶阀 手柄蝶阀 手动蝶阀 DN50法兰对夹安装 PN16

加入对比

双向密封功能 安装位置广泛 适用性强

  • 市场价:¥73.2
  • 本站价:   [价格走势]  评价:  已有 105 人评价,100% 好评
  • 已售出:210 件
送货至:

由 安易买 配送并提供售后服务

口径:
数量: 件 (库存:充足)

商品描述

  • 商品编号:100726010402
  • 类别:钢阀门
  • 品牌:ANCOOL
  • 产品型号:D71X-50-16
  • 连接方式:对夹法兰
  • 口径:DN50
  • 阀体材质:碳钢
  • 公称压力(MPa):PN1.6
  • 包装数量:1套
如果您发现商品信息不准确,欢迎纠错!

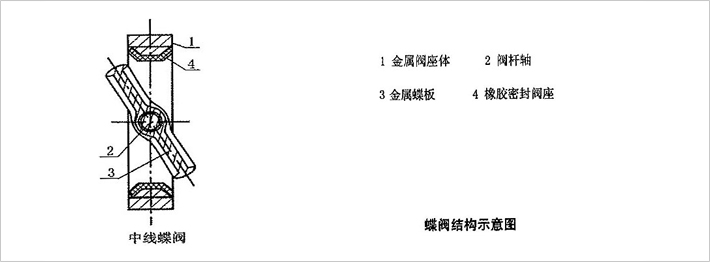

采用中线结构,具有越关越紧的密封功能,密封性能可靠。
密封件可以更换,密封性能可靠达到双向密封零泄漏。
密封材料选用丁腈耐油橡胶,耐老化、耐腐蚀,使用寿命长。

具有双向密封功能,安装时不受介质流向的控制,和空间位置的影响,可在任何位置和方向安装。 整体烤漆、能有效地防止锈蚀,且只要更换密封 阀座封材料,就可使用于不同介质。
结构独特,操作灵活,重量轻,启闭迅速,省力。
无位置和方向安装要求,维修方便。

暖通空调系统,石油、水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。适用于多种腐蚀性的气体,液体,半液体以及固体粉末介质。

电厂   石油   暖通空调系统

化工   钢厂   水厂

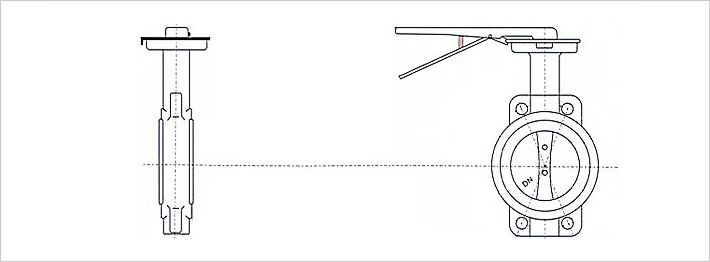

1﹑结构图
2﹑安装说明:
(1)安装前准备工作:
应核对蝶阀之规格、材料是否与设计相符合。
将内部之砂尘、异物及杂屑清理干净,以免造成动作不顺或产生泄漏。
相关之配管应按规定做适当之悬吊固定,以避免安装后对阀产生不当之应力。
配管之两法兰面间必须平行对准同心。
安装时蝶阀与法兰间无需另行加装垫片。
蝶阀与逆止阀或泵连接之处,在二者中间使用渐扩接头,阀盘开关扭转才不会受到阻碍。
(2)安装步骤:
a、安装前将阀盘先打开10度。(拆卸前亦同)
b、在适当位置设定辅助螺丝,以调整两法兰面距离。
c、将蝶阀其余螺栓从法兰面插入。
d、在确定蝶阀中心与法兰中心同心,且阀盘开关位置不受法兰内径或相邻机件阻碍后,以对角渐进方式反复锁紧各螺
栓,直到法兰面接触到阀体端面。
e、装置完成后应再度确认全开及全关度。
(3)操作步骤:
a、开始操作前,用空气喷洗清除配管上的外物,配管内面用清水清洗干净。
b、打开阀查看角度指示盘,避免扭转超过开启宽度、关闭位置也不可超过。
c、开关之操作完全以指示器为准,如再加以其它手工具施力时,则角度指示盘及开关器将会损坏。
d、做配管耐压试验时,应将阀打开。
e、配管后,长期处于全关状态的,每月应做1~2次的开关动作以免产生固着状况。
3﹑适用场合
通常,在节流、调节控制与泥浆介质中,要求结构长度短,启闭速度快(1/4转)。低压截止(压差小),推荐选用蝶阀。
在双位调节、缩口地通道、低噪声、有气穴和气化现象,向大气少量渗漏,具有磨蚀性介质时,可以选用蝶阀。
ANCOOL D71X手柄挂胶对夹蝶阀适用于通风除尘管路的双向启闭及调节,广泛用于冶金、轻工、电力、石油化工系统的煤气管道及水道等。
4﹑安装与维护注意事项:
(1)在安装时,阀瓣要停在关闭的位置上。
(2)开启位置应按照蝶板的旋转角度来确定。
(3)带有旁通阀的蝶阀,开启前应先打开旁通阀。
(4)重量大的蝶阀,应设置牢固的基础。
