用于系统中起缓冲压力波动及部分给水的作用。 | |
在热力系统中主要用来吸收工作介质因温度变 | |
化增加的那部分体积。 | |
![]() |
![]() |
在供水系统中主要用来吸收系统因阀门、水泵等开 | |
和关所引起的水锤冲击。 | |
在供水系统中夜间少量补水使供水系统主泵休眠从 | |
而减少用电,延长水泵使用寿命。 | |
适用于热力系统中(锅炉、空调、热泵、热水器等),定压系统中(变频供水、恒压供水等,太阳能系统)。 |
![]() |
![]() |
![]() |
||
空调 | 热泵 | 锅炉 | ||
![]() |
![]() |
![]() |
||
热水器 | 变频供水 | 太阳能系统 |
1﹑工作原理: | |
(1)当外界有压力的水进入膨胀罐球囊内时,密封在罐内的氮气被压缩。 | |
(2)根据波义耳气体定律,气体受到压缩后体积变小压力升高,直到膨胀罐内气体压力与水的压力达到一致时停止进 | |
水。 | |
(3)当水流失压力减低时膨胀罐内气体压力大于水的压力,此时气体膨胀将球囊内的水挤出补到系统,直到气体压力 | |
与水的压力再次达到一致时停止排水。 | |
2、 结构说明: | |

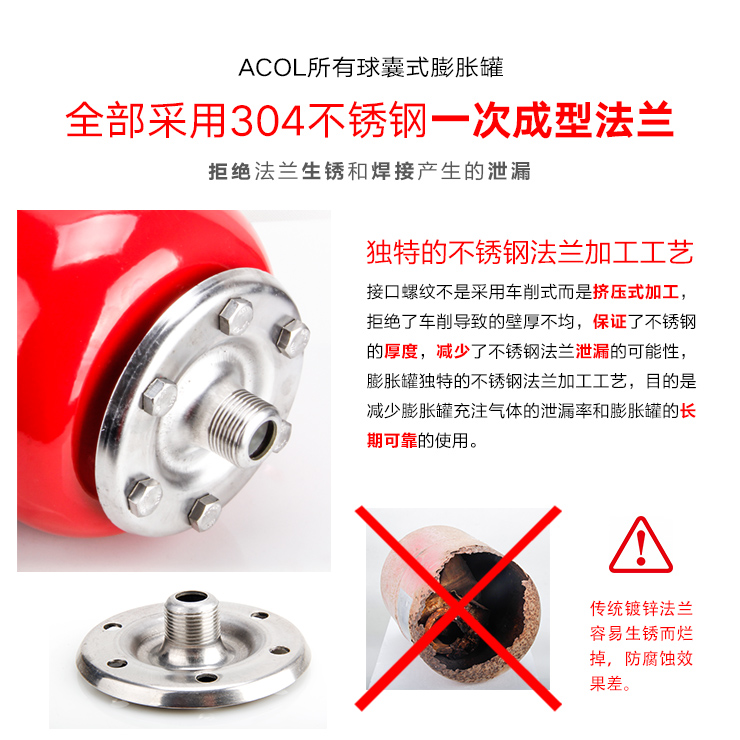

(1)由罐体、球囊、进/出水口及补气口四部份组成。 |
![]() |
(2)球囊与罐体之间 的预充气体出厂时已充好,无 | |
需自己加气。 | |
(3)囊式膨胀罐与隔膜式膨胀罐的最大区别是: | |
①囊式膨胀罐的囊内是水,而隔膜式膨胀罐上部 | |
为气体,下部为水; | |
②囊式只有法兰盘及球囊与水接触,如果将法兰 | |
盘选择为不锈钢法兰,膨胀罐的寿命将大大延长。 |
3、安装: |
在热力系统中如空调、锅炉、热泵等一般安装在系统的回水端。 |
在供水系统一般装在水泵的出口。 |
管路水容积 | |||
DN(mm) | 升/米 | DN(mm) | 升/米 |
直径 | (l/m) | 直径 | (l/m) |
6 | 0.03 | 65 | 3.32 |
8 | 0.05 | 80 | 5.03 |
10 | 0.08 | 100 | 7.85 |
15 | 0.18 | 125 | 12.27 |
20 | 0.31 | 150 | 17.67 |
25 | 0.49 | 175 | 24.05 |
32 | 0.8 | 200 | 31.42 |
40 | 1.26 | 250 | 49.09 |
50 | 1.96 | 300 | 70.69 |
4、应用示例: |
(1)在地源热泵系统中的应用示例: |
![]() |
注:①为挡板式流量开关。 |
②为压差式流量开关,在实际应用中只需采用其中一种即可。 |
③为手动截止阀,主要是为了减少首次注水时间,加快注水速度,当注水完毕正常使用时将其关闭,将自动补水 |
阀下部塑料件向外旋转打开即可。 |
(2)在太阳能系统中的应用示例: |
![]() |
![]() |
