¥392

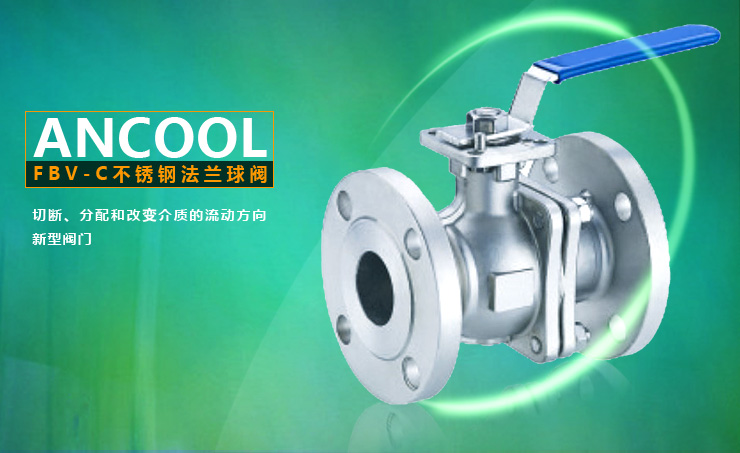

ANCOOL FBV-C-40 不锈钢法兰式球阀 不锈钢球阀 法兰球阀 DN40法兰连接 304不锈钢 PN16
¥532
ANCOOL FBV-C-50 不锈钢法兰式球阀 不锈钢球阀 法兰球阀 DN50法兰连接 304不锈钢 PN16
¥714
ANCOOL FBV-C-65 不锈钢法兰式球阀 不锈钢球阀 法兰球阀 DN65法兰连接 304不锈钢 PN16
¥868
ANCOOL FBV-C-80 不锈钢法兰式球阀 不锈钢球阀 法兰球阀 DN80法兰连接 304不锈钢 PN16
¥1176
ANCOOL FBV-C-100 不锈钢法兰式球阀 不锈钢球阀 法兰球阀 DN100法兰连接 304不锈钢 PN16
![]() |
![]() |
流体阻力小,其阻力系数与同长度的管段相等。 | |
结构简单、体积小、重量轻。 | |
紧密可靠,密封性好,在真空系统中也已广泛 | |
使用。 | |
操作方便,开闭迅速,从全开到全关只要旋转 | |
90°,便于远距离的控制。 | |
![]() |
![]() |
维修方便,球阀结构简单,密封圈是活动的 | |
,拆卸更换都比较方便。 | |
在全开或全闭时,球体和阀座的密封面与介 | |
质隔离,不会引起阀门密封面的侵蚀。 | |
适用范围广,通径从小到几毫米,大到1米, | |
从高真空至高压力都可应用。 | |
是一种很好节能环保产品。其特点在阀门关 | |
断时内部泄漏量可达到"零泄露"状态。 | |
![]() |
![]() |
![]() |
||
给排水设备 | 石油 | 电力设备 | ||
![]() |
![]() |
![]() |
||
制药设备 | 液化气 | 化工 |
1﹑工作原理: |
(1)球阀是由旋塞演变而来的,它的启闭件为一个球体,利用球体绕阀杆的轴线旋转90°实现开启和关闭的目的。 |
(2)球阀在管路中主要用来做切断介质的。球阀主要用于接通或阻断管路介质,尤以用在要求迅速开闭的部位更佳,如:需应急卸荷等部位。 |
2﹑安装说明: |
(1)取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。 |
(2)安装前应按规定的信号(电动或气动)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。 |
(3)准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。 |
(4)在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。 |
(5)本类阀应安装在管道的水平方向或垂直方向。 |
(6)安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。 |
(7)与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。 |
1、基本参数: |
材料列表/MATERIAL LIST | |||
No. | 部件名称 | Part Name | 材料Material |
1 | 阀体 | Body | 304不锈钢 |
2 | 阀座 | Valve seat | 聚四氟乙烯 |
3 | 球体 | Ball | 304不锈钢 |
4 | 阀杆 | Stem | 304不锈钢 |
5 | 手柄 | Handle | 201不锈钢 |
2、尺寸: |
![]() |
尺寸列表 DIMENSION LIST | |||||||||||
NPS | PN | d | L | D | D1 | K | b | f | N | W | |
1-1/2″ | DN40 | 16/25/40 | 38 | 180 | 84.0 | 145 | 110 | 16/18 | 3.0 | 4 | 200 |
2″ | DN50 | 16/25/40 | 50 | 203 | 99.0 | 160 | 125 | 16/20 | 3.0 | 4 | 200 |
2-1/2″ | DN65 | 16/25/40 | 65 | 222 | 118.0 | 180 | 145 | 20/22 | 3.0 | 4/8 | 250 |
3″ | DN80 | 16/25/40 | 76 | 241 | 132.0 | 195 | 160 | 20/24 | 3.0 | 8 | 250 |
4″ | DN100 | 16/25/40 | 100 | 280 | 156.0 | 220/235 | 180/190 | 22/24 | 3.0 | 8 | 400 |
5″ | DN125 | 16/25/40 | 125 | 325/321 | 184.0 | 250/270 | 210/220 | 22/26 | 3.0 | 8 | 600 |
6″ | DN150 | 16/25/40 | 150 | 350/403 | 211.0 | 285/300 | 240/250 | 24/28 | 3.0 | 8 | 800 |
8″ | DN200 | 16/25/40 | 200 | 400/502 | 268/278 | 340/360 | 295/310 | 24/30 | 3.0 | 12 | 1100 |
