¥164
ANCOOL KXT-100-16 可曲挠橡胶接头 软接头 橡胶软接 DN100碳钢法兰 16公斤承压 国标法兰优质橡胶
¥76
ANCOOL KXT-40-16 可曲挠橡胶接头 软接头 橡胶软接 DN40碳钢法兰 16公斤承压 国标法兰优质橡胶
¥82
ANCOOL KXT-50-16 可曲挠橡胶接头 软接头 橡胶软接 DN50碳钢法兰 16公斤承压 国标法兰优质橡胶
¥117
ANCOOL KXT-65-16 可曲挠橡胶接头 软接头 橡胶软接 DN65碳钢法兰 16公斤承压 国标法兰优质橡胶
¥131
ANCOOL KXT-80-16 可曲挠橡胶接头 软接头 橡胶软接 DN80碳钢法兰 16公斤承压 国标法兰优质橡胶
¥17
ANCOOL BWG-20-300风机盘管不锈钢波纹管 不锈钢软管 活接软管 黄铜接口 G3/4外螺纹(6分管螺纹) 承压16公斤 300mm长
¥25
ANCOOL BWG-25-300风机盘管不锈钢波纹管 不锈钢软管 活接软管 黄铜接口 G1外螺纹(1寸管螺纹) 承压16公斤 300mm长
¥39
ANCOOL BWG-32-300风机盘管不锈钢波纹管 不锈钢软管 活接软管 黄铜接口 G1-1/4外螺纹(1.2寸管螺纹) 承压16公斤 300mm长
¥53
ANCOOL BWG-40-300风机盘管不锈钢波纹管 不锈钢软管 活接软管 黄铜接口 G1-1/2外螺纹(1.5寸管螺纹) 承压16公斤 300mm长
¥145
ANCOOL BWG-65-300风机盘管不锈钢波纹管 不锈钢软管 活接软管 黄铜接口 G2-1/2外螺纹(2.5寸管螺纹) 承压16公斤 300mm长
![]() |
![]() |
![]() |

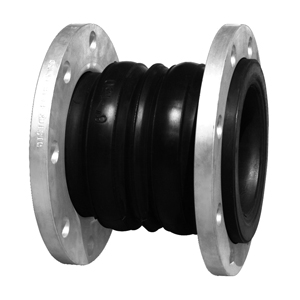

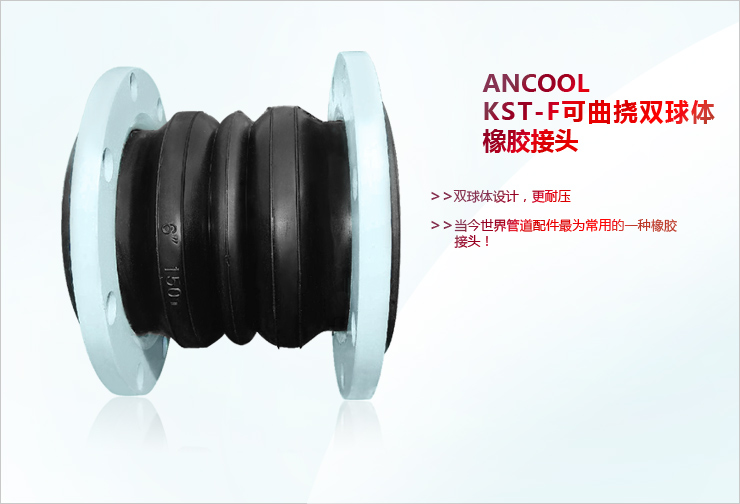

由织物增强的橡胶件与平形活接头法兰组成 | |
用于管道隔振降噪、补偿位移的接头。 | |
一种高弹性、高气密性、耐介质性和耐气候性的管道接头 | |
解决各种管道的经口偏移,轴向伸缩及不同心度的问题 | |
同心同径外形,双球体结构 | |
![]() |
![]() |
耐压高、弹性好 | |
位移变形量大、吸振降噪效果明显 | |
重量轻,安装维修方便 | |
使用寿命长 | |
适用范围广,耐介质性好 | |
内胶层混然一体,光洁无缝痕 | |
给排水、暖通空调、消防、压缩机、制药、造纸、船舶、化工、卫生、风机等管道。 |
![]() |
![]() |
![]() |
||
给、排水工程 | 船舶 | 风机管道 | ||
![]() |
![]() |
![]() |
||
暖通空调 | 压缩机 | 化工 |
1、安装说明: |
(1)ANCOOL KST-F可曲挠橡胶接头主要是安装在泵、阀门的连接、震动较大的管道、冷热变化频繁的管线上。 |
(2)橡胶接头应在自然状态或压缩5mm范围内安装,以免产品造成时期损坏。 |
(3)与橡胶接头连接的管道栏必须有良好者密封表面。 |

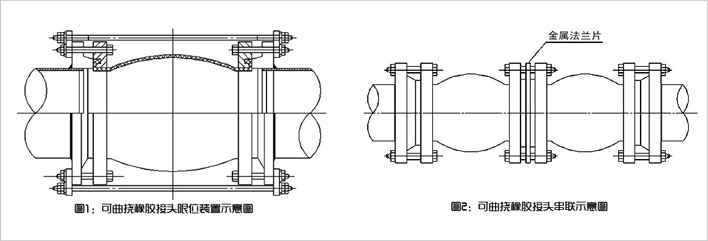

(4)如果管道没有可靠固定,则应安装限位装置,特别是通径DN150以上。且工作压力在允许值70%以上或介质温度在60℃以 |
上时应安装限位装罝,防止橡胶接头过度伸长,造成产品早期损坏。限位螺母与限位块的间隔应小于橡胶接头的允许伸长 |
量。见图1 |
![]() |
(5)橡胶接头串联使用,安装时两只橡胶接头中间应加垫一片金属垫片,其厚度一般为5~10mm。见图2 |
(6)安装橡胶接头时,螺栓应从橡胶接头球体一侧穿向钢管一侧,螺母下应加垫圈,对角逐步拧紧。 |
(7)螺纹连接的橡胶接头安装时,两端活接头禁止互换,按原套安装,否则可能会引起产品的泄漏和损坏。 |
2、使用注意事项: |
(1)产品应在允许的温度、压力和位移量范围内使用。橡胶接头常规适用温度为-15℃~60℃,如使用温度为+60℃~100℃, |
(公司)可根据用户需要采用特种橡胶加工制作,用户根据实际情况合理选用。 |
(2)橡胶接头在使用过程中,用户应每年进行检査。如发现老化现象(橡胶表面发粘或龟裂),应及时进行更换,确保设备安 |
全运行。 |
(3)橡胶接头在贮存、运输中应防止日光直射。橡胶接头应避免与尖锐物品接触,电焊火花的灼伤,并远离90℃以上的热源。 |
(4)橡胶部分不允许刷上有带有溶剂的涂料。 |
(5)橡胶接头在高温、高压下使用时,必须采取措施来保护人员在泄漏或飞溅的情况下不受伤害。 |
(6)高层给水使用橡胶接头时,管道必须有固定支撑或固定托架,否则产品应安装防拉脱装置。固定支撑或托架的力必须大于 |
轴向力,否则也应安装防拉脱装置。 |

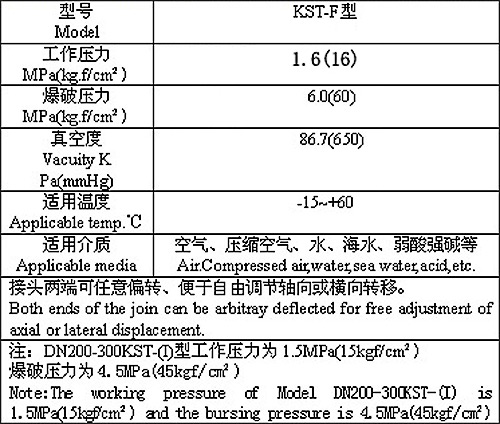

3、技术条件: |
![]() |

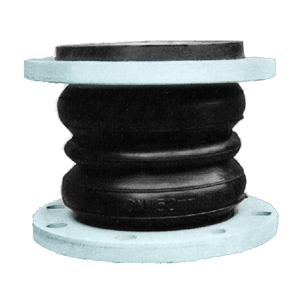

1、示意图: |
![]() |
2、材料说明表: | ||||||||||||||
![]() |
|
|||||||||||||||
采用vulcanization(硫化)技术,使塑性橡胶线性分子 | ||||||||||||||||
结构转变为三维网状体形结构;内层胶质、中层采用 | ||||||||||||||||
SNT系列尼龙66超高强工业丝帘子布增强;外胶层复 | ||||||||||||||||
合的橡胶弯球体采用注压法硫化。 |
3、技术参数表(公称通径、长度、位移数值与法兰等): |
公称通径 | 长度 | 螺栓 | 螺栓孔 | 螺栓孔中心圆 | 转向位移 | 横向位移 | 转向角度 | ||
Nominal core | Length | 数 | 直径 | 直径 | Axial | Lateral | Angle of | ||
diameter DN | L | No.of | Dinameter of | Diameter of bolt | displacement | displacement | deflection | ||
(mm) | bolt | bolt hole | circle D1 | (mm) | (mm) |
(a1+a2) |
|||
(mm) | (寸in.) | n | d0(mm) | (mm) | 伸长 | 压缩 | |||
32 | 175 | 4 | 17.5 | 100 | 30 | 50 | 45 | 40° | |
40 | (11/2) | 175 | 4 | 17.5 | 110 | 30 | 50 | 45 | 40° |
50 | 2 | 165 | 4 | 17.5 | 125 | 30 | 50 | 45 | 40° |
65 | (21/2) | 175 | 4 | 17.5 | 145 | 30 | 50 | 45 | 40° |
80 | (3) | 175 | 8 | 17.5 | 160 | 30 | 50 | 45 | 40° |
100 | (4) | 225 | 8 | 17.5 | 180 | 35 | 50 | 40 | 35° |
125 | (5) | 225 | 8 | 17.5 | 210 | 35 | 50 | 40 | 35° |
150 | (6) | 225 | 8 | 22 | 240 | 35 | 50 | 40 | 35° |
200 | (8) | 325 | 8 | 22 | 295 | 35 | 60 | 35 | 30° |
250 | (10) | 325 | 12 | 22 | 350 | 35 | 60 | 35 | 30° |
300 | (12) | 325 | 12 | 22 | 400 | 35 | 60 | 35 | 30° |
